用于使用受激拉曼散射显微镜进行延时活细胞成像的柔性腔室

我们报告了一种台顶柔性环境室，用于使用具有透射信号检测的正置受激拉曼散射显微镜对活细胞进行延时成像。脂质液滴在用油酸处理的SKOV3细胞中成像长达24小时，时间间隔为3分钟。

受激拉曼散射（SRS）显微镜是一种无标记化学成像技术。SRS活细胞成像已被证明可用于许多生物和生物医学应用。然而，活细胞的长期延时SRS成像尚未被广泛采用。SRS显微镜通常使用高数值孔径（NA）水浸物镜和高数值孔径油浸式冷凝器来实现高分辨率成像。在这种情况下，物镜和聚光镜之间的间隙只有几毫米。因此，大多数商用载物台环境箱不能用于SRS成像，因为它们的厚度很大，带有刚性玻璃盖。本文描述了一种柔性腔室的设计和制造，该腔室可用于延时活细胞成像，并在正置显微镜架上进行透射SRS信号检测。腔室的柔韧性是通过使用柔软的材料 - 薄的天然橡胶膜来实现的。新的外壳和腔室设计可以轻松添加到现有的SRS成像设置中。测试和初步结果表明，灵活的腔室系统能够对活细胞进行稳定、长期、延时SRS成像，可用于未来的各种生物成像应用。

光学显微镜用于观察样品的微观结构。与其他技术相比，光学成像速度快、侵入性更小、破坏性更小¹。使用光学显微镜进行活细胞成像是为了长时间捕获培养活细胞的动态²。不同类型的光学对比度提供有关生物样品的不同信息。例如，光学相位显微镜显示了样品³中折射率的细微差异。荧光显微镜广泛用于对特定的生物分子或细胞器进行成像。然而，当进行多色成像时，荧光的宽带激发和发射光谱通常会导致光谱重叠⁴。荧光分子对光敏感，可以在长期、周期性的光照后漂白。此外，荧光标记可以改变细胞^中分子的生物分布5。SRS显微镜是一种无标记的化学成像技术⁶。SRS的对比度依赖于特定化学键的振动跃迁。化学键的振动频率通常表现出较窄的光谱带宽，因此可以对同一样品中的多个拉曼波段进行成像⁷。SRS显微镜是一种独特的活细胞成像工具，以无标记的方式提供多种化学对比⁸。

虽然未染色细胞的SRS成像已被用于许多研究，但活细胞的长期延时SRS成像尚未被广泛采用。一个原因是商业开放室不能直接用于SRS成像，因为它们的厚度为⁹，¹⁰，^11，12。这些带玻璃盖的腔室大多设计用于明场或荧光成像，使用具有反向检测方案的单个高数值孔径物镜。然而，SRS成像更喜欢同时使用高数值孔径物镜和高数值孔径聚光镜的透射检测，这在物镜和聚光镜之间只留下非常短的间隙（通常为几毫米）。为了克服这个问题，我们设计了一个使用软材料的柔性腔室，以便使用正置显微镜框架对活细胞进行延时SRS成像。在这种设计中，水浸物镜被封闭在软室中，可以在三维空间中自由移动，以进行聚焦和成像。

培养大多数哺乳动物细胞的最佳温度为37°C，而室温始终比这低10°。高于或低于37°C的温度对细胞生长速率有显着影响¹³。因此，活细胞成像系统需要对细胞培养环境进行温度控制。众所周知，温度不稳定会导致长期成像过程中的散焦问题¹⁴。为了实现稳定的37°C环境，我们建造了一个大型封闭室来覆盖整个显微镜框架，包括显微镜下方的隔热层（图1）。在相当大的温度控制室中，小型柔性室有助于通过补充 5% CO 2 的调节气流准确保持生理湿度和 pH 值（图 2）。测量腔室的温度和湿度，以确认双腔室设计为长期周期性SRS成像下的细胞生长提供了最佳的细胞培养条件（图3）。然后，我们展示了该系统在延时成像和跟踪SKOV3癌细胞中的脂滴（LD）中的应用（图4，图5和图6）。

1.构建显微镜环境外壳

注意:这个大型显微镜环境外壳用于控制显微镜主体的温度和要稳定在37°C的成像环境（图1A）。

1. 使用光学台上的记号笔标记SRS显微镜架和电动载物台的支脚位置。在显微镜的振镜扫描仪前面安装两个虹膜，并进行调整以使泵浦和斯托克斯激光束穿过虹膜光阑的中心。
2. 从光学台上取下显微镜架和载物台。
3. 将硅橡胶片（尺寸:31 x 29英寸，厚度:1/8英寸）放在光学工作台上（图1B）。
4. 用刀沿着标记切割硅橡胶，取出小橡胶片，然后将方形MICA陶瓷片（尺寸:6 x 6英寸，厚度:1/4英寸）放入相同位置。
   注意:MICA陶瓷是一种易于加工的材料¹⁵。它和铝一样坚硬，但是一种极好的隔热体。MICA陶瓷片用于阻止从金属显微镜架和载物台到不锈钢光学台的热传递。应在 MICA 板上钻几个通孔，以允许使用 1/4-20 螺钉安装框架和载物台的支脚。
5. 将显微镜架和载物台移回光学台，并沿着标记线小心地将脚对准MICA陶瓷片。使用1/4-20螺钉将框架和载物台安装在桌子上。
6. 重新对齐SRS光路。调整反射镜1和反射镜2的反射镜支架，使激光束穿过两个预装光圈的中心（图2）。
   注意:用于当前活细胞成像工作的实验室制造的SRS显微镜的技术细节如前^所述16。泵和斯托克斯光束的脉冲宽度为~3-4 ps，玻璃棒分散。系统使用扫描图像¹⁷ 软件进行控制。
7. 在此隔热基础之上，使用五块大型聚碳酸酯板（尺寸:31 x 29 x 28英寸，厚度:0.25英寸）组装环境外壳以覆盖整个显微镜框架。
   注意:外壳盒的尺寸根据显微镜架和载物台的尺寸确定。显微镜外壳盒的前面板需要暂时拆除，以安装柔性室并装载细胞培养皿。
   1. 要组装外壳，请进行简单的加工工作，包括在聚碳酸酯板的每个边缘上切割、钻孔和攻丝螺丝孔。在外壳的右侧和左侧板上切割两个直径为 2.6 英寸的大孔，以分别安装入口和出口管。在背板上切一个直径为 5 mm 的小孔，让激光束进入外壳。
8. 使用铝箔胶带密封盒子的边缘和接口。
9. 将柔性管道软管连接到外壳盒的入口和出口，以允许由加热器模块泵送和控制循环的暖气流。将加热器模块的热传感器放置在培养细胞和成像的柔性室中。将目标温度设置为 37 °C。
   注意: 可以使用扩散器在环境外壳中获得更均匀的气流分布。

2. 组装柔性腔室

1. 使用三个固定螺钉将机加工的空心圆柱形铝片1（材料:铝6061）安装到物镜的物镜转盘上（图2）。
2. 使用四个 1/4-20 螺钉将机加工的空心圆柱形铝片 2 安装到样品架上（图 2）。
   注意:必须修改样品架以容纳50 mm盖玻片底细胞培养皿。使用 1-7/8 英寸孔锯在样品架的中心钻一个通孔。使用50毫米孔锯沉孔，并保持通孔的深度~1毫米。
3. 将带有铝片 2 的样品架安装到电动载物台上，并使用螺钉安装。
4. 将天然橡胶膜套（厚度:0.01英寸;用氰基丙烯酸酯粘合剂粘合）放在两个机加工铝片之间，并在两端使用橡皮筋进行安装。
5. 使用适当的管道和连接器将压缩的 CO₂ 气瓶连接到气体混配器模块。将 CO₂ 输入压力设置为 20-25 psi。使用内置的 CO₂ 传感器和控制器，确保空气混合器模块可以调节 5% 的 CO₂ 并将其混合到气流中。使用在线过滤器清理气流。
6. 使用适当的管道和连接器，将混合空气（含 5% CO₂）引导到放置在热板上的预灭菌水瓶中，然后将加湿的空气引导到柔性室。将热板设置为37°C。 在温水中冒泡气流以增加气流的湿度。

3. 延时活细胞SRS成像实验的准备

1. 用70%乙醇擦拭柔性室的所有部件，包括物镜转换器、水浸物镜和样品架。
2. 使用放置在外壳中的紫外线灯对整个外壳系统进行 20 到 30 分钟的净化。
   注意:为了安全起见，在紫外线消毒过程中不要呆在实验室内。
3. 在常规培养箱的正常生理条件下，在50mm玻璃底培养皿中培养SKOV3细胞12小时。
   注意:在标准生物安全柜中启动SKOV3细胞培养^物18 。
4. 通过卸下螺钉将机加工的铝片 2 与样品架断开。
   注意:这是打开柔性室以装载细胞培养皿的方法。
5. 装入细胞培养皿。请记住在放置细胞培养皿之前在冷凝器顶部添加浸油。取下盘子的盖子，用夹子固定盘子。
   注意:为避免污染，所有操作都应戴手套进行。
6. 将物镜降低到细胞培养基中进行粗聚焦。降低铝片2以封闭柔性室，并使用螺钉将其安装到样品架上。
   注意:铝片 2 的底部附有 2 mm 的硅橡胶垫垫，以紧密密封间隙。
7. 用 5% CO 2 和 19% O₂ 设置空气供应，用于正常细胞培养，气流速率为 200 cc/min。
   注意:可以使用较低的气流速率。这取决于柔性腔室的密封程度。

4. 进行延时活细胞SRS成像实验

1. 将激光波长调谐到 805 nm，以瞄准 2854 ^cm-1 拉曼位移，这归因于 CH₂ 化学键的振动。使用低激光功率来减少对细胞的光损伤。要遵循此协议，请使用泵浦激光器的~15 mW平均功率和~7.5 mW的斯托克斯激光器（固定在1，045 nm）进行长期活细胞成像。
   注意:更高的激光功率将产生更好的SRS成像质量。然而，过高的激光功率会对活细胞造成光损伤。图像质量和光损伤之间存在权衡。
2. 调整和聚焦物镜，使用软件主控制面板上的FOCUS按钮实现细胞的良好SRS成像。要执行快速对焦，请在"配置"面板上将像素数设置为 512 × 512 像素，像素停留时间为 4.8 μs。
3. 将锁相放大器输入范围（通常为5 mV）设置为最大信号电压的两倍。将低通滤波器设置为与像素停留时间相同（4.8 μs）。
   注意:不同的实验室构建的SRS系统可能使用不同的数据采集设置。
4. 获得良好对焦后，将成像分辨率设置为 2，048 × 2，048 像素，以获得 175 μm² 视场，以采集高质量图像。检查主控制面板上的保存功能，并检查通道面板上的 SRS 通道。在主控制通道上将两帧之间的间隔时间设置为 180 秒（3 分钟）。将采集编号设置为 480，以便在 24 小时内进行延时成像。
   注意:根据实验的目的，可以使用较低的成像分辨率。
5. 使用主控制面板上的 LOOP 功能启动自动成像采集。
   注意:检查成像的第一个小时内是否存在由于温度不稳定而导致的焦点漂移。第一个小时的影像学检查可能不稳定。在延时成像会话期间每2-3小时检查一次聚焦。
6. 使用 ImageJ¹⁹ 处理收集的图像。使用以下两种方法进行LD定量:（i）LD/细胞体面积比，和（ii）总LD的平均SRS强度。 通过在2，854 ^cm-1处阈值和归零SRS图像中的非细胞像素来测量细胞体面积。通过阈值化和归零SRS图像中的非LD像素来测量LD面积和强度。
   注:有关 SRS 图像处理的更多详细信息已在之前报告¹⁶.

我们制造并组装了用于延时SRS成像的柔性腔室系统（图1 和 图2），然后评估了系统的性能。显微镜环境外壳内的温度在1小时内达到预期的37°C，这没有显着影响室温（图3A）。柔性室中的温度在1.5 h内达到37 °C，并且在37 °C稳定保持至少24 h（图3B）。柔性室中的相对湿度可在1小时内达到85%，然后保持至少24小时（图3C）。测量的温度和湿度数据证实，该系统可以为细胞的长期生长提供最佳环境。

SRS活细胞成像已应用于许多生物和生物医学研究²⁰，21，²²，^23，24。特别是，活细胞中无标记LDs的SRS成像以了解癌症中的脂质代谢引起了广泛关注¹⁶，^25，26。使用设计的柔性腔室系统，我们首先对活的SKOV3细胞进行了24小时的延时SRS成像，时间间隔为3分钟（图4）。视频数据显示细胞内LDs的快速和活跃运动，时间分辨率为3分钟。到24小时成像结束时，细胞仍显示正常的形态和密度，表明细胞是健康的。然后，我们对用油酸（OA）处理的SKOV3细胞进行成像，并在10小时内跟踪LD积累的动态过程（图5A）。

使用 ImageJ¹⁹ 以两种方式（LD 与细胞体面积比和 LD 的总 SRS 强度）在 OA 处理的 SKOV3 细胞中定量 LD 量。结果表明，LDs的数量（大小和数量）在10小时内保持增加（图5B）。我们还展示了LD（假绿）的同时正向SRS成像和用荧光染料DND-189标记的溶酶体（假红）的后向双光子荧光（TPF）成像（图6）。值得注意的是，SRS/TPF双模态成像可用于分析两个细胞区室的共定位。在该实验中，观察到LDs和溶酶体的共定位程度非常低，这由小的黄色区域表示。总的来说，这些结果表明，灵活的腔室系统能够对活细胞进行稳定、长期、延时SRS成像，可用于未来的各种成像应用。

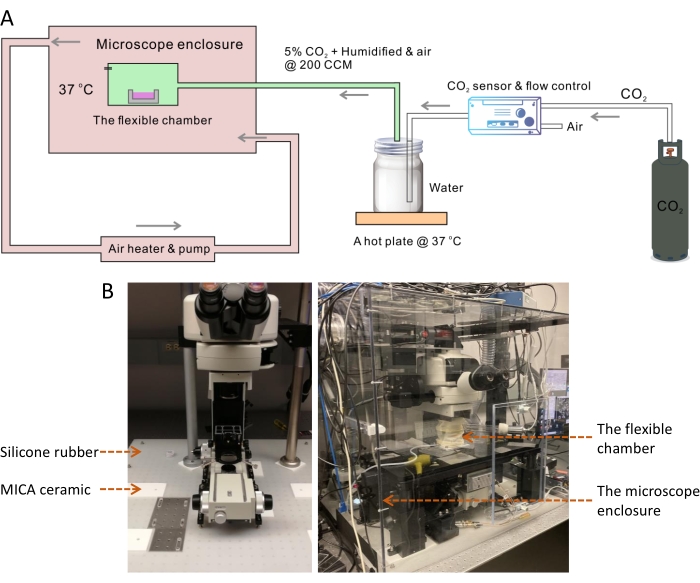

图 1:用于活细胞延时 SRS 成像的柔性腔室系统。 （A） 用于活细胞延时 SRS 成像的柔性腔室系统示意图。（B）左图显示了显微镜架和载物台下方使用硅橡胶板和MICA陶瓷垫的隔热层。右图显示了环境显微镜外壳和柔性室。缩写:SRS = 受激拉曼散射;CCM = 立方厘米/分钟。请单击此处查看此图的大图。

图2:带有SRS光路的柔性室的示意图和图像，允许水浸物镜进行三维自由移动以进行聚焦和成像。 左图显示了连接到商业物镜转盘和改进样品架的两个机加工铝模块。下图显示了装配柔性腔室系统。缩写:SRS = 受激拉曼散射。 请点击此处查看此图的大图。

图3:显微镜外壳和柔性室的温度和湿度数据 。 （A）显微镜外壳和实验室室温的测量温度数据，长达12小时。 （B）柔性腔室内测量的温度数据（37°C时的平均温度），长达24小时。 （C）柔性室内测量的相对湿度数据（平均为85%）， 长达24小时。 请点击这里查看此图的大图。

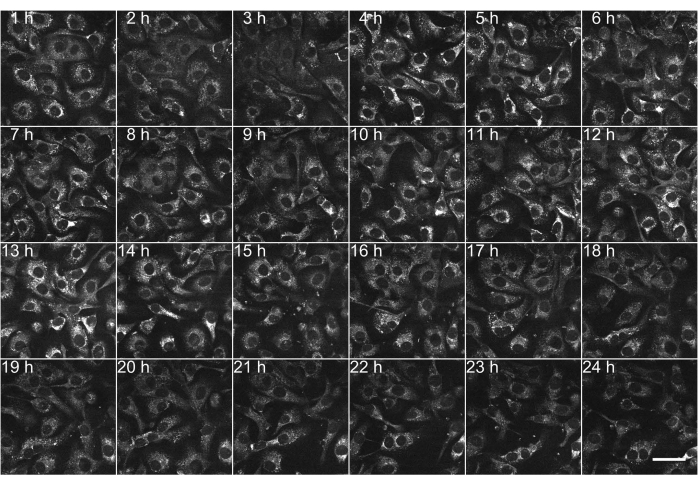

图 4:具有代表性的 24 帧延时 SRS 成像。使用柔性室对活的SKOV3细胞进行延时SRS成像（在2，854cm-1处），长达24小时。在本实验中，以3分钟的固定时间间隔记录了480帧。细胞在正常条件下培养。比例尺 = 50 μm。 请点击此处查看此图的大图。

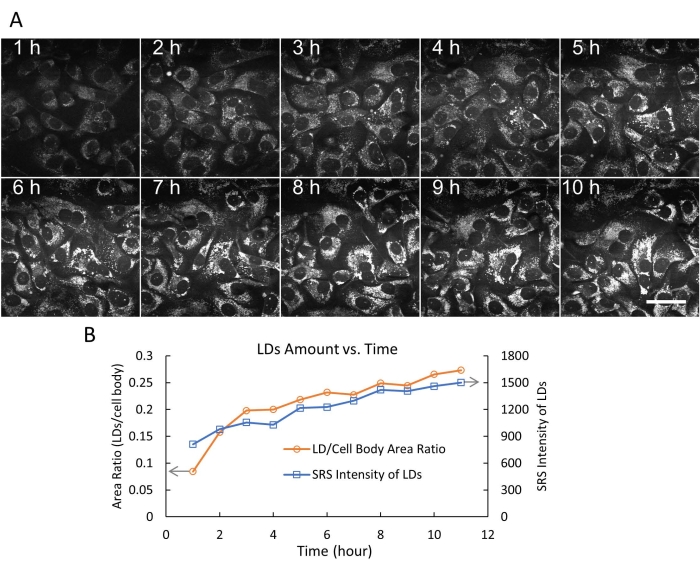

图 5:延时 SRS 成像和脂滴定量。 （A）使用柔性室对用500μM OA处理的活SKOV3细胞进行代表性的10帧延时SRS成像（在2，854cm-1处），长达10小时。在该实验中，以3分钟的固定时间间隔记录了200帧。比例尺= 50μm。 （B）使用ImageJ中的阈值函数和颗粒分析功能以两种方式（LD/细胞体面积比和LDs的总SRS强度）量化LDs量与时间（0-10小时）。缩写:SRS = 受激拉曼光谱;OA=油酸;LDs=脂滴。请点击此处查看此图的大图。

图 6:LD 和溶酶体的延时、同步 SRS 和双光子荧光成像。延时，同步SRS（在2，854cm-1）和LD（假色绿色）和溶酶体（红色）的双光子荧光成像，长达2小时。在成像前用荧光染料（LysoSensor DND-189，1μM）处理细胞1小时。每3分钟拍摄一次图像。比例尺 = 50 μm。观察到LDs和溶酶体的低程度共定位，用黄色表示。缩写:SRS = 受激拉曼光谱;LDs=脂滴。请点击此处查看此图的大图。

延时活细胞SRS显微镜是一种以无标记方式进行分子追踪的替代成像技术。与荧光标记相比，SRS成像没有光漂白，可以对分子进行长期监测。然而，迄今为止，正立式SRS显微镜上的活细胞成像系统尚未商业化。在这项工作中，开发了一种具有稳定隔热显微镜外壳盒和柔性内部软室的活细胞成像系统，以实现透射SRS延时成像。在此设置中，大型外壳盒将温度稳定性保持在37°C，而内部软室提供加湿空气以建立最佳的细胞培养环境。这项工作中演示的柔性开放室为活细胞的长期SRS成像提供了简单的工作流程。接种在玻璃底培养皿中的细胞可以首先在常规培养箱中制备和培养，然后转移到灵活的载物台室进行成像。进行活细胞SRS成像的替代解决方案是使用封闭的流通池，包括微流体和流式细胞术平台²⁷，^28，29，30。设计厚度较低的流通池是可行的。然而，在灌注室中培养细胞在技术上可能具有挑战性³¹。

焦点漂移是活细胞成像中的常见问题³²。作为一种多光子工艺，SRS信号的产生需要激光束的紧密聚焦，因此，SRS显微镜对焦点漂移高度敏感。温度不稳定是诱发焦点漂移的重要因素。为了提高热稳定性，整个显微镜都用隔热材料封闭。然而，在一些成像过程中，我们在成像2-3小时后仍然出现焦点漂移。SRS显微成像对振动也很敏感，这可能会破坏聚焦。防振光学工作台有助于减少振动，实现稳定的成像。为了解决焦点漂移问题，在未来的实验中，可能会采用自动对焦技术³³。

成像系统的消毒程序对于避免细胞污染至关重要，特别是对于水浸物镜，水浸物镜将直接接触细胞培养基。使用70%乙醇清洁镜头顶部应该是安全的。由于紫外线只能有效地对物体表面进行消毒，因此在这些实验中，在外壳箱内的不同位置安装了四盏紫外线灯进行消毒。但是，紫外线可能会降低成像系统中的塑料部件的性能。在这种情况下，可以使用铝箔包裹和覆盖塑料部件。对于活细胞成像，强烈建议使用抗生素（通常在培养基中使用 100 单位/mL 青霉素和 100 μg/mL 链霉素）。

在这些实验中，我们对活癌细胞中的LD进行了成像和量化。对于这些实验，3分钟的时间间隔是合理的。需要注意的是，成像时间间隔可以根据研究项目的需要而改变。例如，要跟踪活细胞中的单个LD，可能需要小于1分钟的时间间隔。相比之下，几分钟的较长时间间隔足以跟踪缓慢的生物过程³⁴。

SRS成像使用比许多其他光学成像技术更高的激光功率进行激发，这对于活细胞的长期延时SRS成像可能具有挑战性。天然生物分子的SRS成像更具挑战性，因为化学键的拉曼横截面很小³⁵。在这些实验中，使用805nm处的15 mW泵浦激光器和1，045 nm处的7.5 mW斯托克斯激光器，并且在3分钟时间间隔内24 h内未观察到明显的光损伤。使用敏感的拉曼标签可以进一步降低激光功率³⁶。
